Inspección aérea y servicios de integridad para tuberías no piggiables

Métodos alternativos para evaluar el estado de integridad de una tubería

La gestión de la integridad de las tuberías no piggables sigue siendo un reto importante para todos los operadores. A menudo, estas tuberías pueden hacerse piggables utilizando enfoques personalizados e innovadores de inspección en línea (ILI). Sin embargo, se necesitan alternativas a la hora de evaluar el estado de integridad de una tubería cuando los métodos convencionales de inspección en línea no son viables o cuando se requiere un examen preliminar de la tubería para justificar los esfuerzos de inspección posteriores.

Ventajas de nuestros servicios de inspección e integridad sobre el terreno

Icono: Tubería con anomalías y una lupa.

Identificación de la localización del defecto más grave para orientar los esfuerzos de inspección

Icono: Tubería de la que salen tres flechas.

Sin interrupción de las operaciones del ducto

Icono que muestra una lupa con un signo más a la derecha.

Mayor probabilidad de detección (POD) mediante técnicas de inspección combinadas

Icono que representa la inteligencia artificial

El Almacén de Datos de Integridad de ROSEN permite predecir el estado de las tuberías

Icono de un cartel con una cinta ganadora que tiene una marca de verificación en el centro.

Cumplimiento de las normas, incluidas las metodologías de evaluación directa ISO 22974 y NACE

Vista posterior de una empleada trabajando con un ordenador y consultando datos sobre una tubería específica.

Enfoque de inspección y análisis de integridad sobre el terreno para tuberías no piggiables

La evaluación no intrusiva de tuberías (NIPA) es un enfoque de análisis de integridad sobre el terreno para tuberías no excavables que integra y superpone datos de tuberías obtenidos de registros de construcción y operación, estudios de magnetometría de gran separación (LSM), supervisión de protección catódica (CP) y sistemas de información geográfica (GIS).

La superposición de múltiples conjuntos de datos aumenta la confianza en la detección de anomalías y proporciona una visión contextual de los elevadores de tensión tanto internos como externos. Al identificar las causas fundamentales y los posibles puntos duros, el servicio ayuda a optimizar las actividades de excavación y a priorizar los esfuerzos de inspección NDT.

NIPA puede adaptarse a los requisitos exclusivos de una tubería, garantizando la adaptabilidad y la eficacia a la hora de abordar retos específicos. Dependiendo de lo que necesiten los operadores, nuestros servicios van desde:

  • Inspección de tuberías sobre el terreno
  • Evaluación completa del estado de las tuberías mediante la integración de múltiples conjuntos de datos para identificar y caracterizar defectos internos y externos
  • Gestión holística de la integridad, incluidos servicios de verificación sobre el terreno y desarrollo de planes de gestión de la integridad

Sus ventajas:

  • Experiencia en el análisis predictivo de la integridad utilizando el aprendizaje automático y la inferencia bayesiana para una evaluación precisa de los defectos.
  • Información global de IDW, que cubre más de 1.000.000 km de tuberías de todos los diámetros, presiones y medios.
  • Integración y superposición de múltiples fuentes de datos de inspección para una mejor detección de anomalías internas y externas.
  • Enfoque flexible y escalable que permite evaluaciones personalizadas adaptadas a condiciones, materiales y entornos operativos específicos de las tuberías, desde la inspección de áreas discretas hasta la inspección completa de las tuberías.
  • Garantiza el cumplimiento normativo con metodologías de evaluación directa al tiempo que amplía las capacidades más allá de la corrosión para identificar movimientos del suelo, abolladuras, desportilladuras y deformación por flexión.
  • Proporciona una cartografía precisa de las tuberías y datos de referencia para detectar geoamenazas y otras amenazas para la integridad en una fase temprana, lo que permite una gestión proactiva de las anomalías.

Descargue las especificaciones de nuestro servicio de evaluación no intrusiva de tuberías y obtenga más información

Un empleado de ROSEN realiza una medición por magnetometría de gran apertura (LM) frente a un horizonte.

Inspección sobre el terreno de tuberías no piggiables

LSM es una técnica de inspección sobre el terreno no intrusiva que identifica anomalías de tensión en la tubería y mejora la evaluación directa. La LSM proporciona una evaluación exhaustiva de las principales amenazas para la integridad de las tuberías, como la corrosión, las abolladuras y ranuras, la flexión y el movimiento del suelo, sin interrumpir las operaciones de las tuberías. Es posible detectar cualquier defecto en una tubería que eleve o provoque un cambio en el estado de tensión natural de la tubería. El LSM también puede utilizarse para aplicaciones personalizadas, como cartografía detallada de tuberías, estudios de profundidad de recubrimiento, supervisión de cambios y seguimiento de pigs.

Los datos obtenidos con LSM pueden combinarse con otras técnicas de inspección complementarias, como:

  • Gradiente de tensión de corriente directa o alterna (DCVG / ACVG)
  • Gradiente de tensión de corriente directa o alterna (DCVG / ACVG)
  • Atenuación de corriente (CAT)
  • Modelado de flujo y evaluaciones de corrosión interna
  • LiDAR o imágenes por satélite

Sus ventajas:

  • Definición de alta precisión de la ubicación de las zonas de concentración de tensiones (SCZ) y de la magnitud de las tensiones causadas por diversos defectos
  • Detecta la ubicación de los cambios en el espesor de las paredes de la tubería, el diámetro,
  • Generación de un mapa tridimensional de alta precisión de la ruta de la tubería para su uso en sistemas de información geográfica (SIG)
  • Ubicación de alta precisión de soldaduras circunferenciales en longitudes cortas (para ayudar a identificar las ubicaciones de excavación)
  • Supervisión activa del comportamiento de los defectos y del movimiento de la tubería

Descargue nuestras especificaciones del servicio de inspección magnetométrica de grandes superficies y obtenga más información

Imagen de una tubería excavada de cinta de polietileno (PE) monocapa con un defecto de revestimiento en el que éste se desprende fácilmente y una ligera corrosión superficial visible.

Mantenimiento de la integridad de los sistemas de protección catódica

El CIPS es uno de los métodos de inspección utilizados para evaluar la integridad de los sistemas de protección catódica. Durante un CIPS, se realizan mediciones del potencial entre la tubería y el suelo a intervalos regulares y poco espaciados (a menudo a menos de un metro de distancia) a lo largo de la tubería. Los datos recogidos ayudan a identificar las zonas en las que la tubería no está adecuadamente protegida o en las que podría haber defectos de revestimiento.

Los revestimientos siempre se han considerado la primera línea de defensa contra la corrosión. Sin embargo, con el paso del tiempo, los revestimientos se degradan debido a la exposición ambiental, los daños mecánicos o el envejecimiento, lo que aumenta el riesgo de corrosión.

Cuando los revestimientos pueden haberse deteriorado, no siempre es rentable para los operadores excavar y reparar todos los defectos del revestimiento. Por lo tanto, los riesgos para la integridad sólo pueden gestionarse de forma realista mediante una protección catódica (PC) eficaz. Sin un sistema de PC adecuado, las tuberías se enfrentan a una mayor probabilidad de fallos relacionados con la corrosión, lo que puede dar lugar a costosas reparaciones, riesgos medioambientales e incumplimiento de la normativa.

La evaluación periódica del rendimiento de la PC mediante CIPS garantiza que el sistema funciona de forma óptima. Proporcionando a los operadores la información necesaria para prolongar la vida útil de sus tuberías y garantizar un funcionamiento seguro continuado.

Sus ventajas:

  • Alta sensibilidad: Detecta anomalías menores de CP antes de que tengan la oportunidad de causar una corrosión significativa.
  • Cobertura completa: Proporciona un perfil completo de la eficacia de la CP a lo largo de toda la tubería, teniendo en cuenta todas las variaciones en la atenuación de la corriente.
  • Decisiones basadas en datos: Respalda las estrategias de mantenimiento con información precisa y procesable, especialmente para la monitorización repetida.
  • Cumplimiento normativo: Cumple con las normas de la industria para las evaluaciones de protección contra la corrosión, tales como NACE SP0502, DOT 49 CFR Parte 192 & 195, NACE SP0169, y ISO15589.
  • Integración con otros métodos: Puede combinarse con el Gradiente de Tensión de Corriente Directa (DCVG) y la cartografía GIS para una evaluación completa de la integridad de las tuberías, por ejemplo, como parte del servicio NIPA o para inspecciones de una sola pasada.

Descargue nuestras especificaciones del servicio de inspección del potencial de intervalo cercano y obtenga más información

.

Detección y evaluación fiables de defectos de revestimiento

El Gradiente de Tensión de Corriente Directa (DCVG) y el Gradiente de Tensión de Corriente Alterna (ACVG) son técnicas de evaluación de la integridad de tuberías utilizadas para detectar defectos de revestimiento y evaluar el rendimiento de la protección catódica (CP). Ambos métodos se basan en la medición de gradientes de tensión en el suelo circundante y son técnicas esenciales en el mantenimiento y la gestión de la integridad de las tuberías.

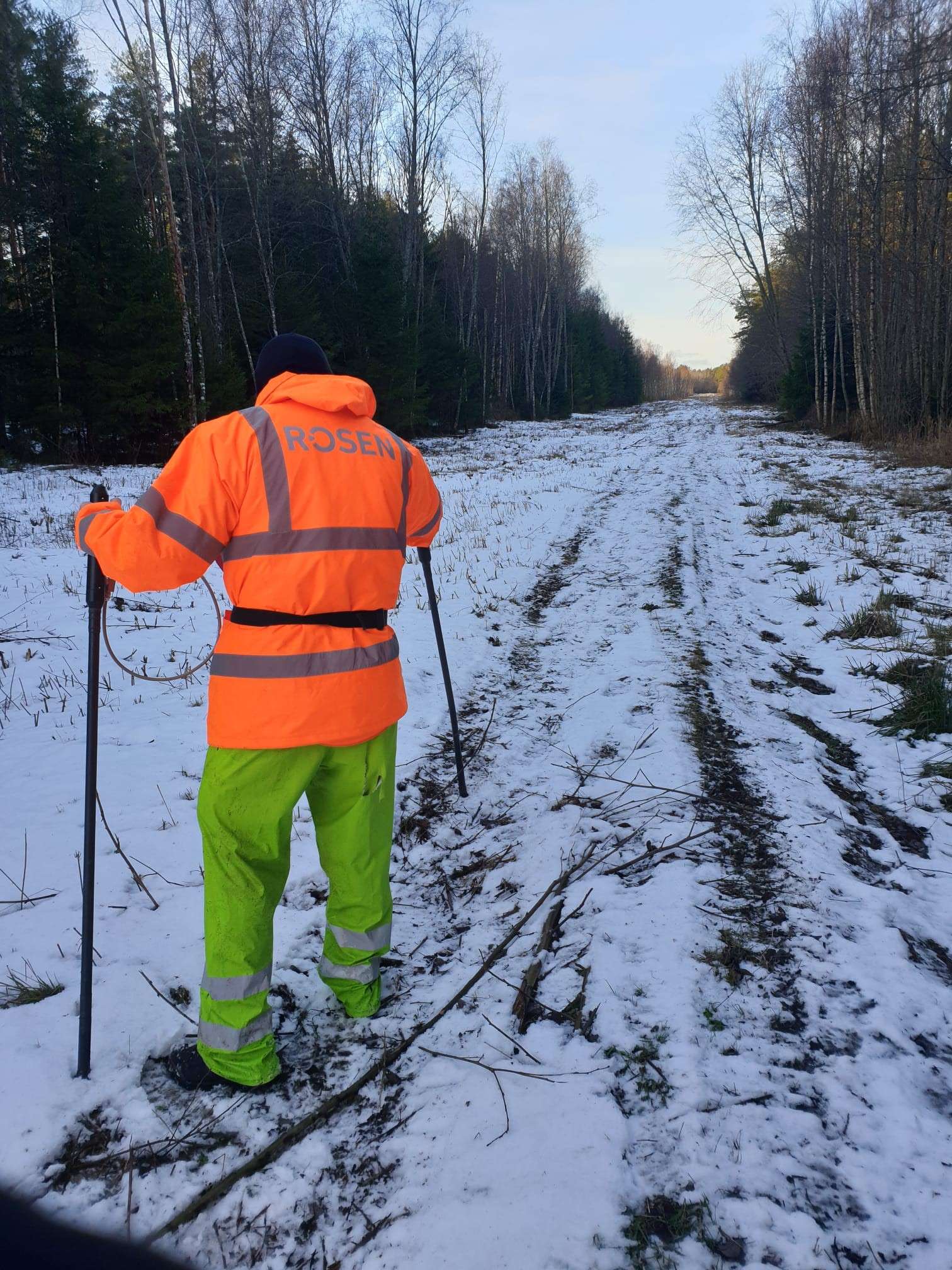

  • El DCVG es un método muy sensible que detecta y cuantifica los defectos del revestimiento midiendo los gradientes de tensión en el suelo provocados por la corriente continua del sistema CP.
  • ACVG funciona de forma similar pero utiliza una señal de corriente alterna. Es eficaz para identificar defectos de revestimiento a larga distancia y en entornos difíciles en los que la DCVG puede ser limitada.

Ambos métodos son valiosos para el mantenimiento proactivo, minimizar los riesgos de corrosión y garantizar el cumplimiento de las normas del sector. Mientras que el DCVG es preferible para la medición precisa de defectos, el ACVG se utiliza a menudo para estudios más amplios y una recopilación de datos más rápida.

Sus ventajas:

  • Identificación precisa de defectos: Localiza los defectos del revestimiento con gran precisión, reduciendo la excavación innecesaria.
  • Evaluación de la gravedad: Ayuda a priorizar las reparaciones clasificando el impacto del defecto.
  • Planificación optimizada del mantenimiento: Apoya la gestión rentable de la integridad abordando primero los problemas críticos.
  • Mantenimiento rentable: Apoya la toma de decisiones proactiva para la protección de activos a largo plazo.
  • Cumplimiento normativo: Cumple las normas del sector para la evaluación de la protección contra la corrosión, como NACE SP0502, DOT 49 CFR Parte 192 y 195, NACE SP0169 e ISO15589.
  • Integración con otros métodos: Complementa a CIPS para una estrategia integral de protección de tuberías o como parte de NIPA

Descargue nuestras especificaciones del servicio de inspección de gradiente de tensión de corriente continua o alterna y obtenga más información

ROSEN experto con dispositivo en la hierba en verano.

Comprensión del entorno para mejorar el análisis de las causas principales

Comprender por qué se ha producido una anomalía a menudo requiere algo más que diseccionar los datos de inspección: los factores medioambientales desempeñan un papel crucial en la formación y el comportamiento de los defectos. Este enfoque no sólo ayuda a identificar las posibles causas subyacentes, sino que también respalda los métodos de evaluación directa cuando la inspección en línea no es factible, siguiendo nuestro enfoque de marco integral de integridad.

Los datos recopilados pueden obtenerse por encima y por debajo del suelo, en función de las características medioambientales que se estén evaluando.

  • Por encima del suelo, medimos la resistividad del terreno y los cambios en los estratos, incluido el tipo o el movimiento del suelo. Esto se complementa con nuestras capacidades de inspección aérea, como LiDAR, fotogrametría RGB, análisis multiespectral y termografía infrarroja.
  • Debajo del suelo, tenemos una amplia experiencia en la evaluación de revestimientos y la validación directa del rendimiento de la protección catódica. Estos estudios incluyen estudios del pH y la composición del suelo, análisis microbianos y toma de muestras.

Sus ventajas:

  • Datos medioambientales coherentes y de alta calidad para un análisis preciso como parte de la evaluación de la causa raíz (RCA).
  • Técnicos e ingenieros expertos con un amplio conocimiento de la integridad reconocido en el sector
  • Cumplimiento de los requisitos de las metodologías de evaluación directa
  • La recopilación de datos medioambientales permite a los operadores comprender plenamente los riesgos y los procedimientos de mitigación
.
Vista rasterizada de un paisaje montañoso oscuro atravesado por una carretera iluminada.

Vigilancia aérea avanzada de tuberías en zonas peligrosas

Las inspecciones con drones son especialmente útiles para detectar amenazas potenciales, como riesgos geológicos y anomalías estructurales, en zonas de difícil acceso o peligrosas. Ofrecemos inspecciones con drones que utilizan tecnologías avanzadas, como LiDAR, termografía, magnetometría y fotogrametría, para proporcionar datos precisos para una evaluación eficaz de la integridad de las infraestructuras y los paisajes en un tiempo rápido.

Nuestro servicio integral de inspección con drones incluye la adquisición de datos, el procesamiento y las recomendaciones para apoyar la planificación proactiva del mantenimiento y la toma de decisiones informadas.

Sus ventajas:

  • Precisión mejorada: La planificación avanzada de los vuelos y la repetibilidad de las rutas minimizan las variaciones en la recopilación de datos.
  • Eficiencia: Las inspecciones aéreas rápidas reducen significativamente el tiempo de inspección en comparación con los métodos tradicionales.
  • Eficacia de costes: Proporciona análisis más rápidos y de mayor resolución que las imágenes por satélite o las patrullas de derecho de paso.
  • Mejora de la seguridad: Elimina los riesgos para el personal de campo en zonas peligrosas o remotas.
  • Acceso a terrenos difíciles: Los drones navegan por paisajes difíciles sin esfuerzo, garantizando una cobertura completa.

El análisis predictivo como parte de la evaluación no intrusiva de tuberías

El análisis predictivo puede ayudar a reducir la incertidumbre en el proceso de evaluación mediante la combinación de múltiples conjuntos de datos de otras tuberías para comparar su estado y permitir predicciones sobre el comportamiento futuro. Esto ayuda a los operadores a priorizar y orientar los esfuerzos de inspección.

El Almacén de Datos de Integridad (IDW) de ROSEN contiene un número creciente de conjuntos de datos históricos de tuberías, incluyendo información sobre inspección en línea (ILI), diseño, construcción, medio ambiente, operaciones y encuestas.

Esta base de datos nos permite aprovechar el aprendizaje automático supervisado para predecir el comportamiento y comparar el estado de las tuberías no inspeccionadas con una población global de tuberías que han sido inspeccionadas en el pasado.

Como parte de la evaluación no intrusiva de tuberías (NIPA), el análisis predictivo proporciona información contextual sobre el tamaño, el número y la gravedad de los defectos y los compara con los resultados de la inspección sobre el terreno para validar su eficacia y confirmar que se han encontrado los defectos esperados.

Comparación gráfica de varios pipelines inspeccionados y un único pipeline no inspeccionado con una flecha de los varios al uno y el texto "aprendizaje automático supervisado".
